Мебельное направление для ЧПУ

Мебельное направление для ЧПУ

Опыт использования мебельных направляющие в построении ЧПУ танков.


Пример изготовления ЧПУ из мебели на основе мебельных направляющих.


На фото станина будущего станка, изготовленная из старых дверок шкафа и мебельных направляющих. Ниша предназначена для установки материнской платы, блоков питания, небольшого (4 гига ( винчестера и контроллера станка, а также какую то часть будет занимать двигатель стола. Благодаря двум плитам основания, вертикальной плиты, на которой закреплены направляющие оси Х и верхней крышке, конструкция получилась очень прочной.
Размер стола 340х440 мм, Длина детали не ограничена ( с опорами).
Просвет над столом 90 мм.
Размер станка: Ширина 380, длина 440 мм, высота 350 мм.
назначение: Фрезеровка по пластику, МДФ, эбониту, сверление.


Бытует такое мнение:

Решение простое, недорогое и эффективное, но только на несколько десятков часов эксплуатации станка. Причина проста, эти направляющие изготовлены из мягкой стали, и чаще всего оцинкованы для улучшения внешнего вида, иногда хромированы. Через несколько десятков движений покрытие в местах трения слезает и появляется люфт и погрешности. Как только покрытие слезло - начинается интенсивный износ металла. Если направляющие не подвержены большим статическим и тем более ударным нагрузкам, то прослужат некоторое время, но если использовать их с фрезером - быстро разболтаются. так же у этих направляющих есть один недостаток, они очень не любят пыль, там смазка в сочетании с пылью заклинивает шарики.

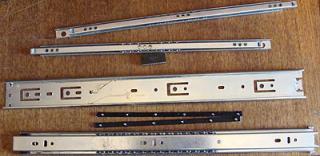

На фото два типа направляющих, две вверху, длина 350 мм, длина сепаратора около 90 мм, эти направляющие очень слабые и нежные, цена у нас 1 $ пара. Внизу - разобранная 3-х секуционная "телескопическая" направляющая, широкая часть и ее сепараторы в средине. Длина этой части 450 мм ширина 50 мм. Лучше использовать только внутреннюю и среднюю части, они не разобраны в нижней части фото, Их длина 450, длина сепаратора около 190 мм, шарики диаметром 5 мм, оптимальный ход - 380- 400 мм.

За полгода использования станка. В общем результат порадовал, за это время обработано более 300 заготовок из дерева, фанеры и ДСП, в основном делались 4 узора (кельтские орнаменты) конической фрезой диаметром 6 мм. Никаких расшатываний каркаса не произошло, чего не скажешь о направляющих, стал заметен небольшой люфт, и в конце концов несколько заготовок оказались испорчены. Потом поджав направляющие все стало нормально. Можно сделать вывод что мебельные направляющие не подходят для коммерческого станка  высокой нагрузкой.
