Демо версия станка

Демо версия станка

Валялся без дела принтер СТАР 1500. Достал оттуда два движка, драйвера от них и транзисторы от печатающей головки, а так же блок питания. Так родилась первая плата контроллера. Погонял я движки туда-сюда демкой, и думал заняться механикой. Перебрал несколько версий: на мебельных направляющих, на подшипниках.

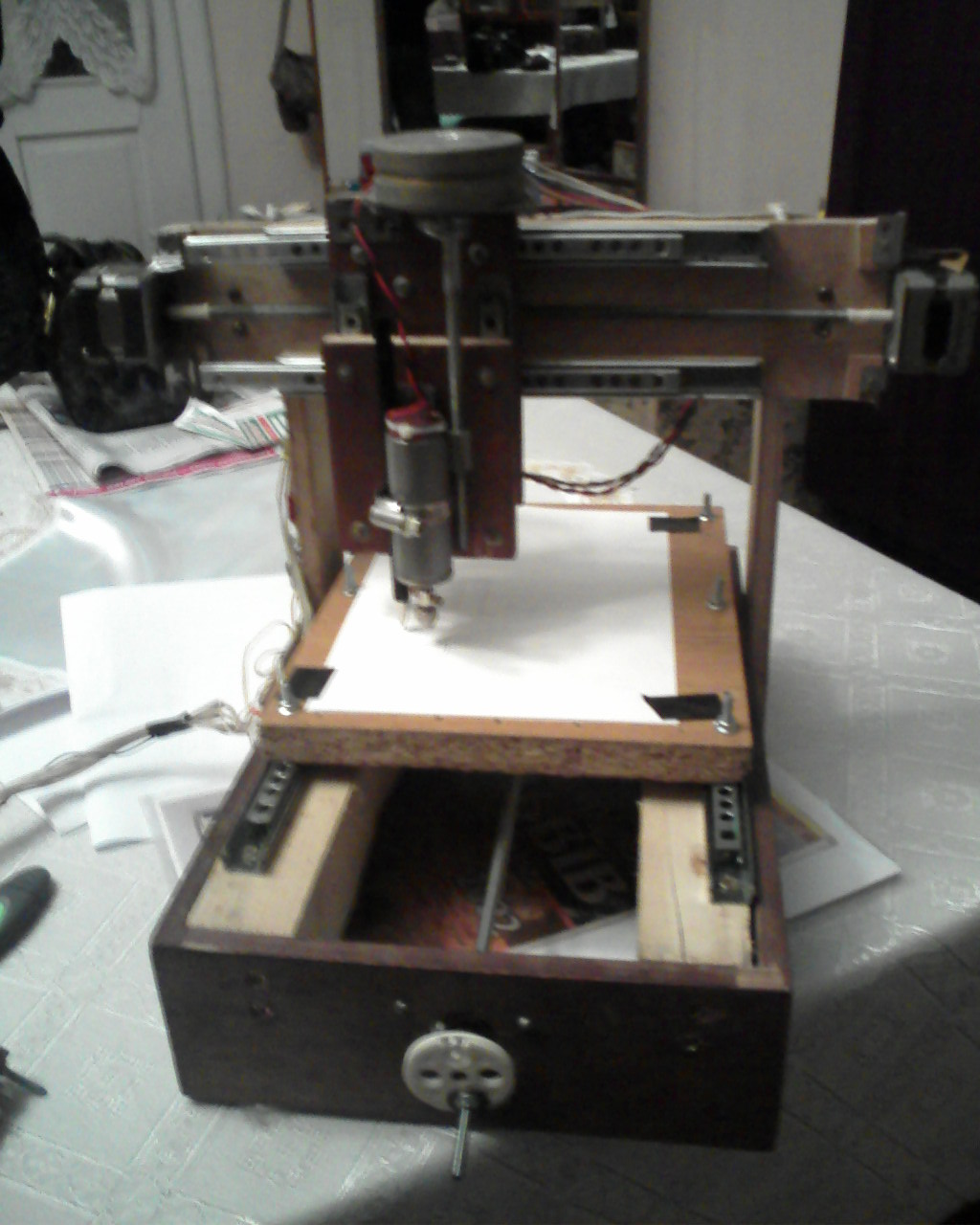

Для демки остановился на мебельных направляющих, и вот что у меня вышло:




Станок конечно не ахти, на конкурс не буду выставляться, но для вашей оценки можно.

Начнем с оси Y.

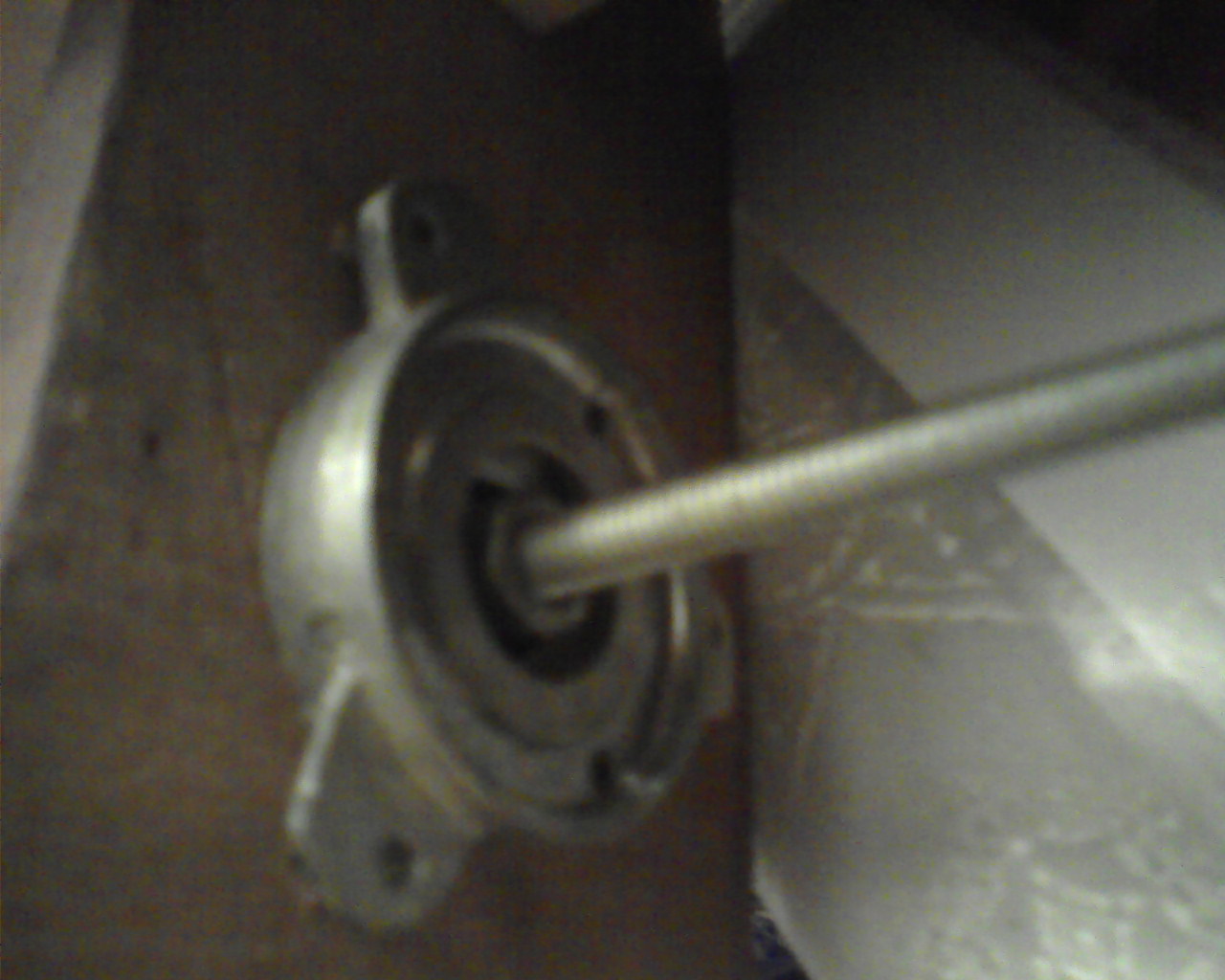

Ось собрана на подшипниках от 5,25 дисководов (подшипники стоят с обеих сторон).

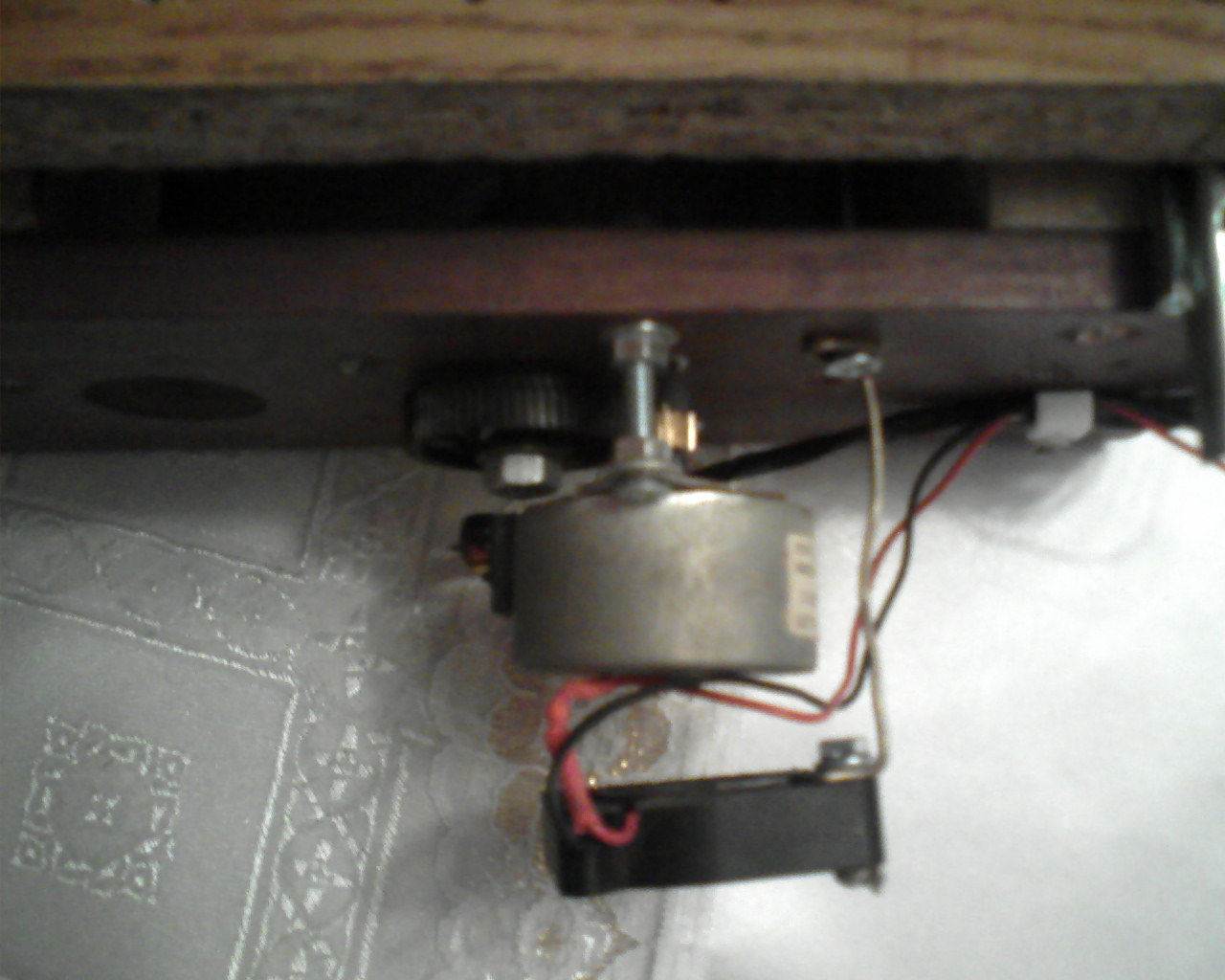

На конец шпильки (простая М6, купленная в магазине) надета шестерня из того же принтера и поставлен движок с шагом 7,5 град. В суме получается на 1 шаг 1,875 град. Сзади движка поставил кулер, а то он зверски греться

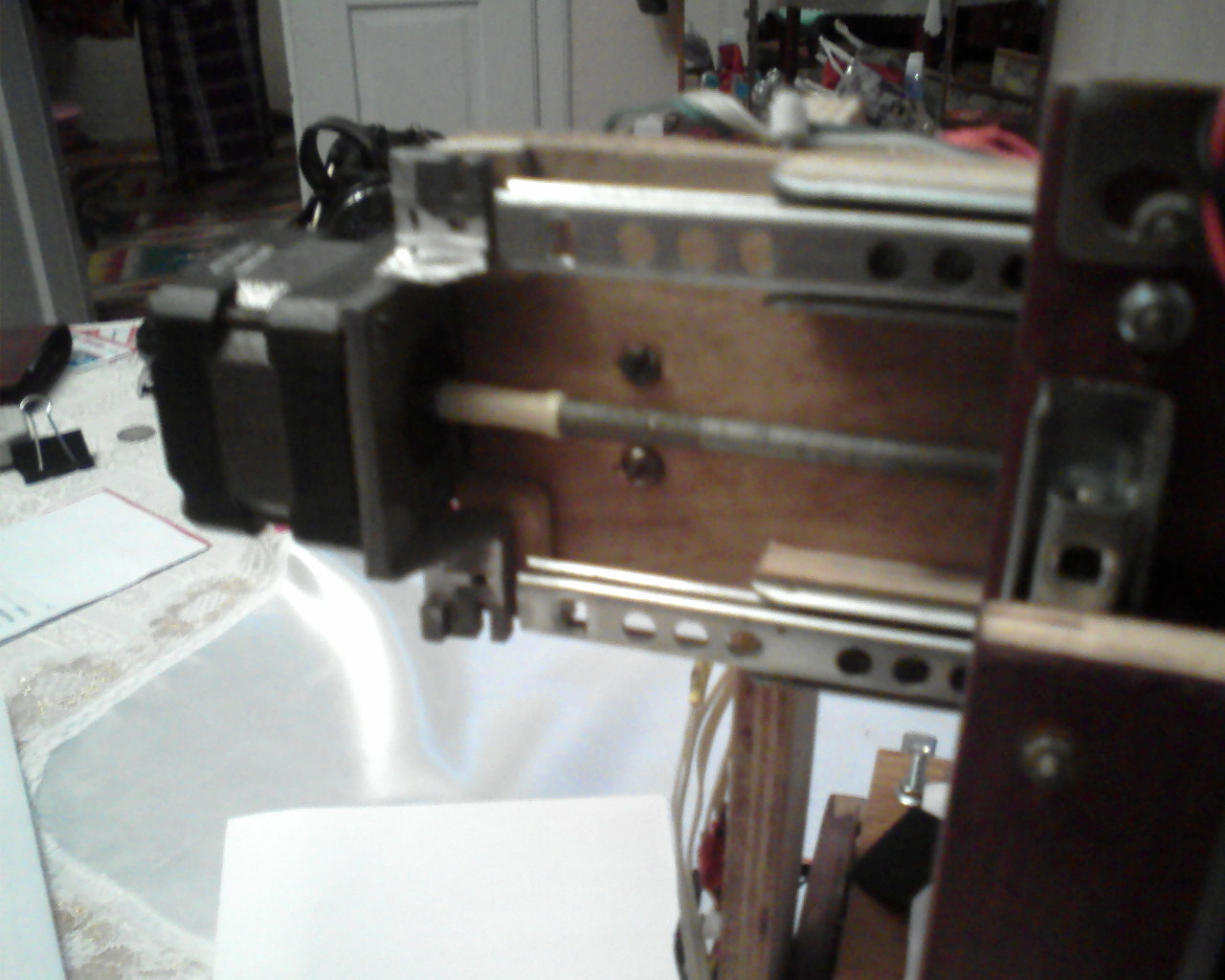

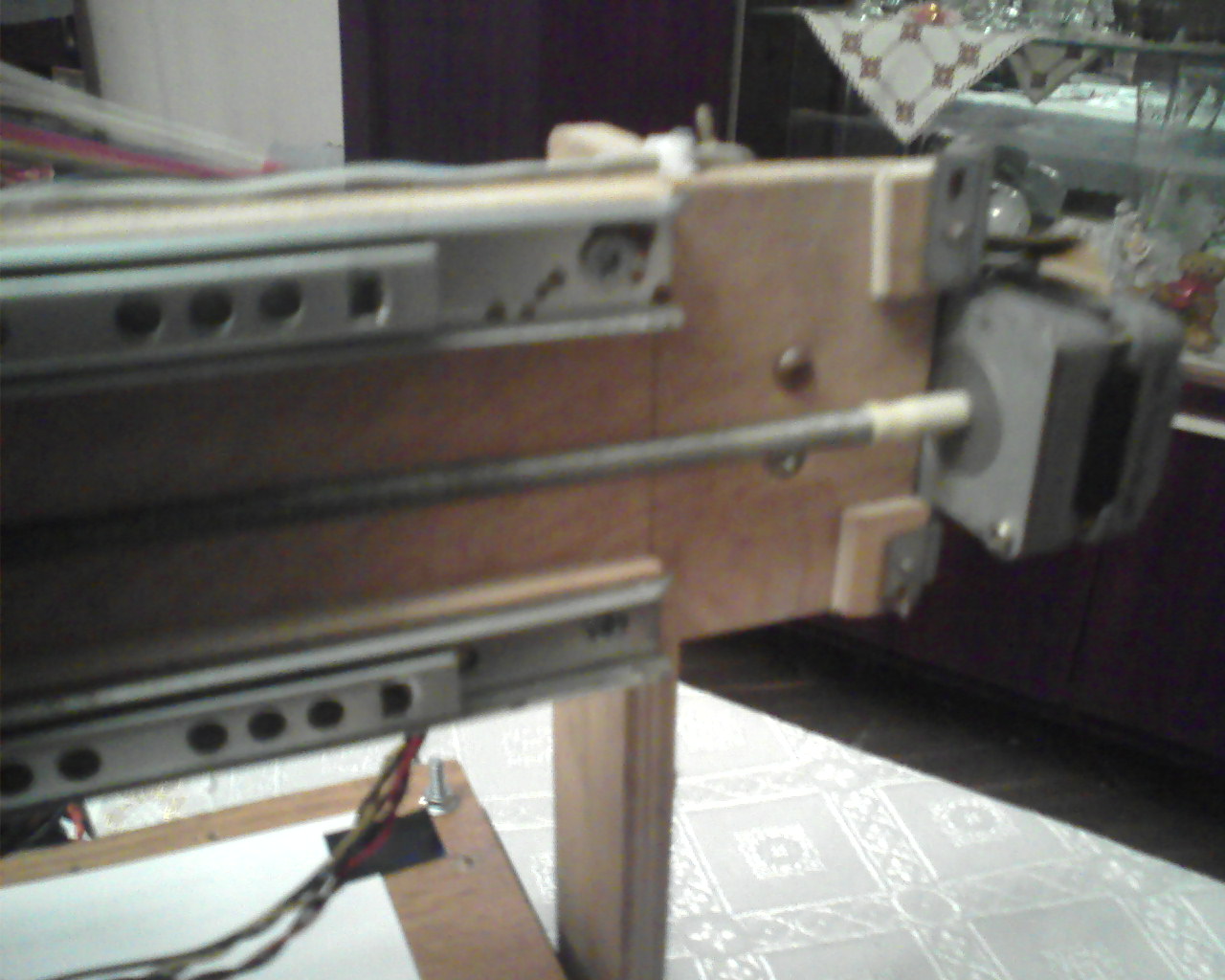

Ось Х.
Собрана на двух движках от 5,52 дисководов. Втулки движков выполняют роль упорных подшипников, на их оси насажена трубка , а в трубку вставлен кусок шпильки М6. Все работает плавно и без перекосов.

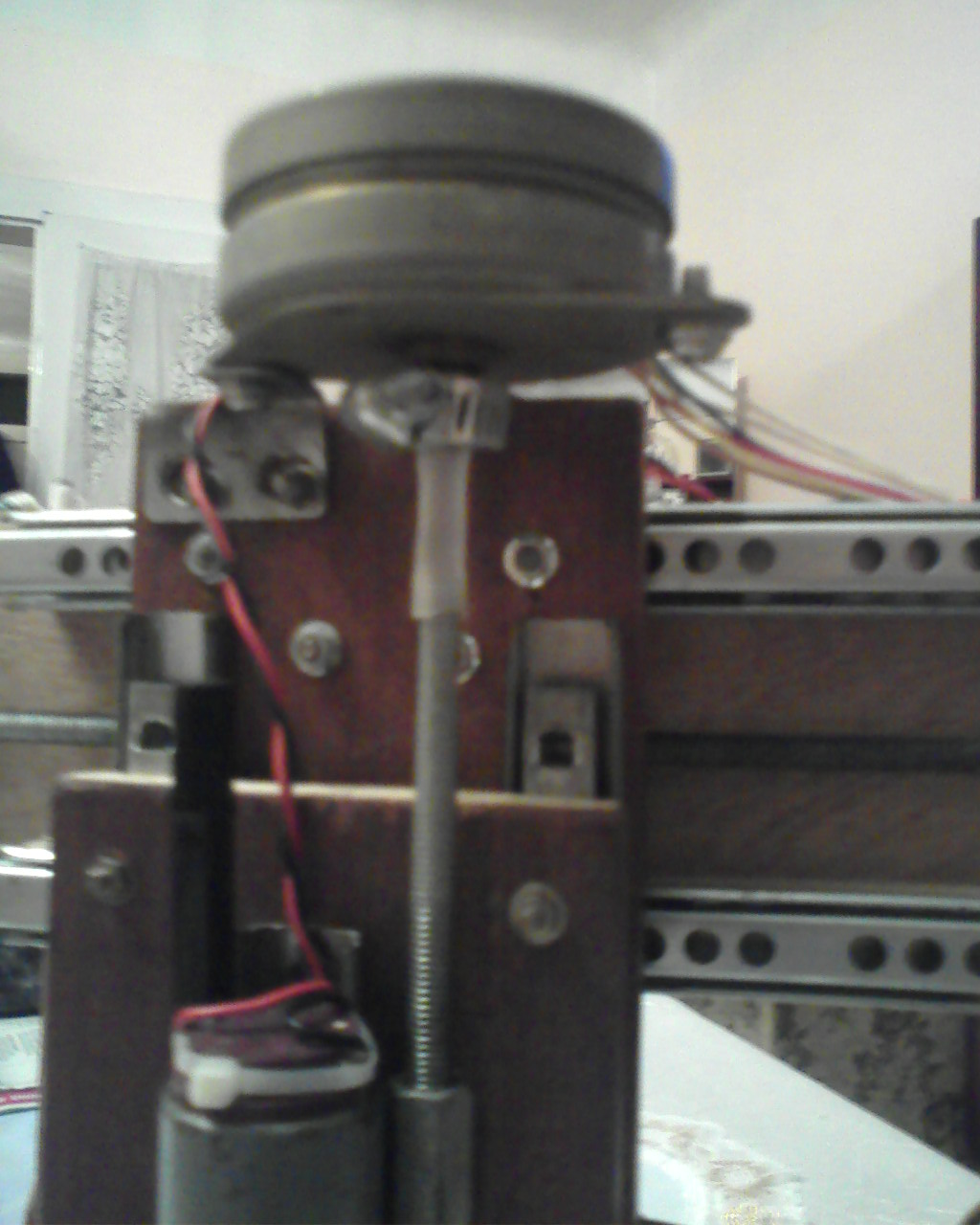

Ось Z.

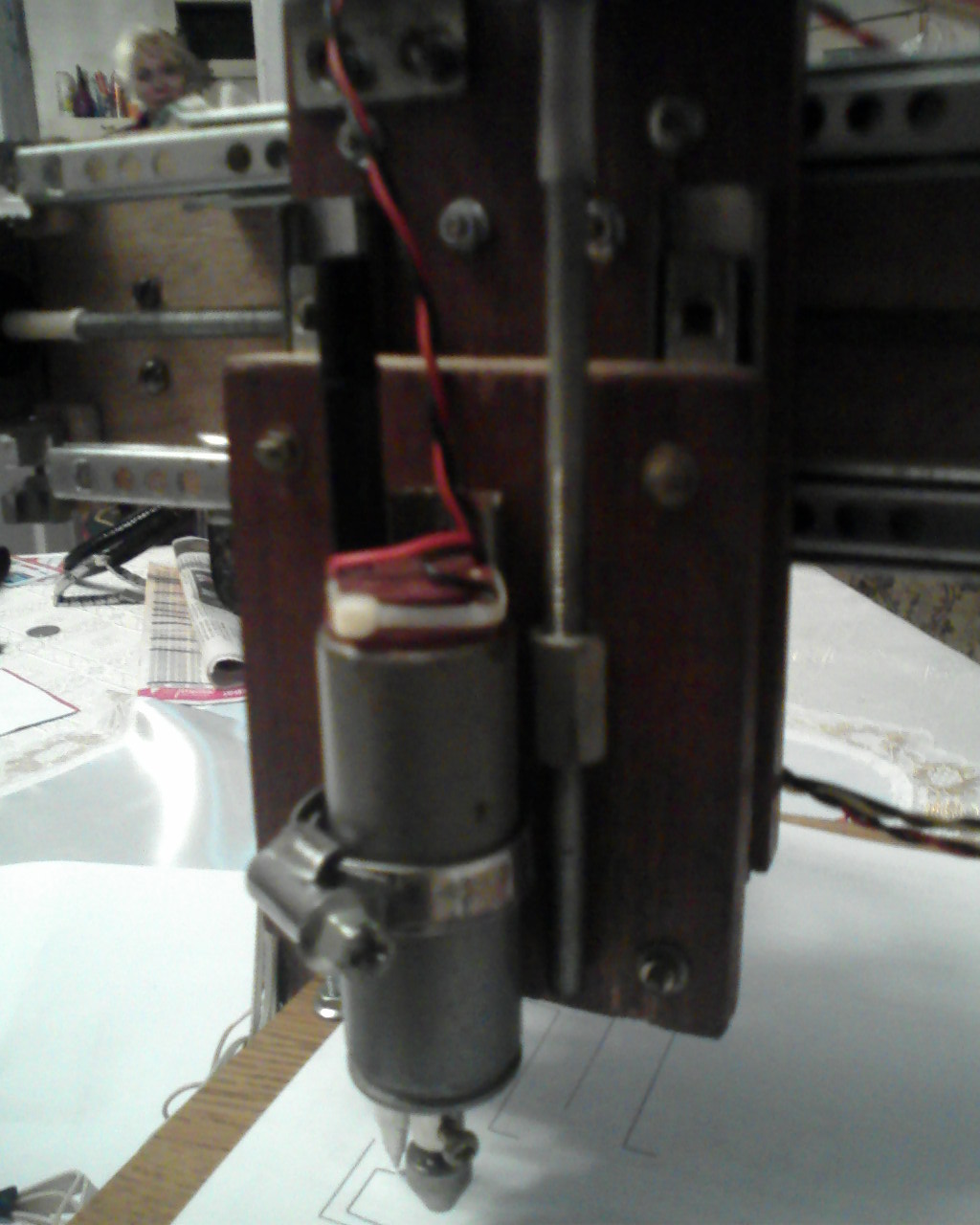

Принцип построения этой оси у кого то сдёр на форуме. Но работает. Маленький двигатель шпинделя крепиться к панельке оси на хомуте


ТТХ станка:
По У – 250 мм
По Х – 180 мм
По Z – 20мм

Ходовые гайки – стандартные длинные гайки М6, прикрепленные винтами к пластинке из листовой стали размером 30х30 мм. На оси Z способ крепления тот же, но пластину заменяет панелька. Эскиз крепления:
