Станочек ЧПУ из хлама
Станочек ЧПУ из хлама

Станок пока в фазе отдадки, поэтому провода и контроллер пока не закреплены. Заказал детали для ШИМа. Хочется разогнать по полной.

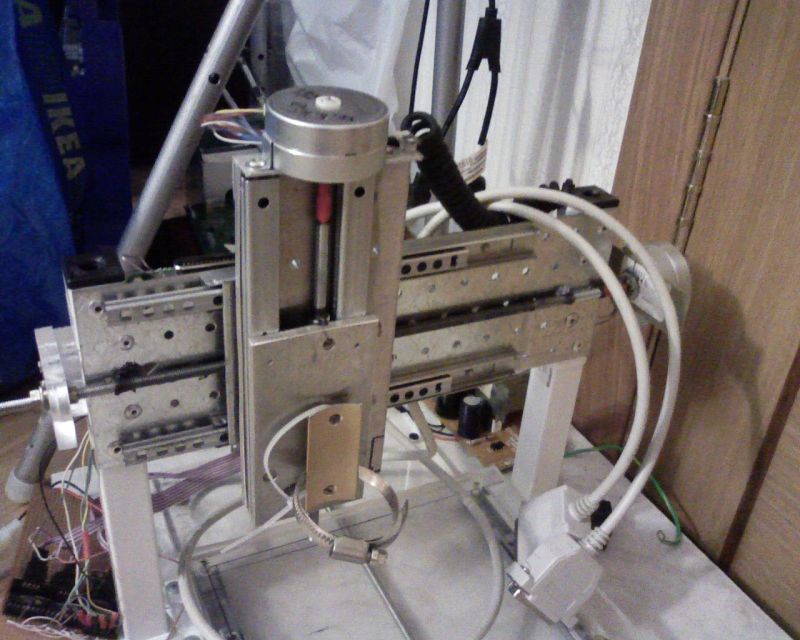

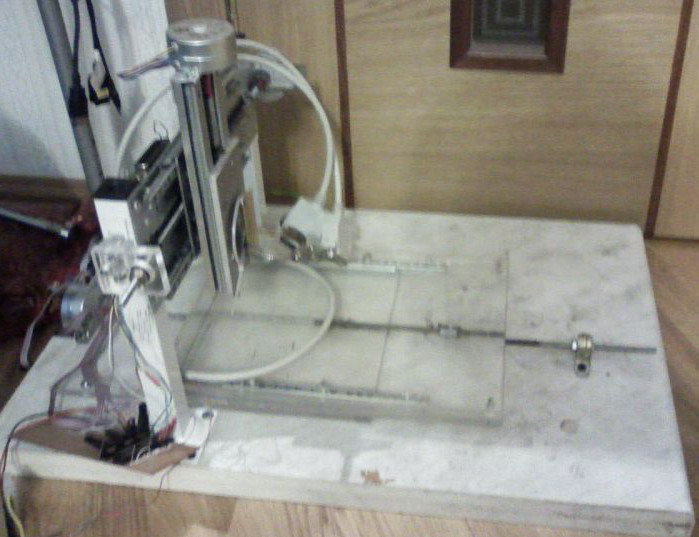

Коротко об устройстве:
В качестве линейных направляюших я использовал шариковые мебельные - по 2 штуки на каждое направление.
Вертикальные стойки - мебельные ножки квадратного сечения.
Поперечная балка - стальной цинкованный лист 2мм. Валы - шпилька 8мм.
Ходовая гайка - удлиннённая гайка под данную шпильку Шаговики куплены в магазине по 50 руб.(не 500) за штуку. Основа - столешница от кухонной тумбы (хламилась на балконе).
В качестве шпинделя планируется использовать микрофрезер.
Контроллер VRI-cnc. Дарлингтоны от принтера Epson lx-100, со встроенными диодами, ввиду чего схема упростилась.
