Большой ЧПУ выжигатель
Большой ЧПУ выжигатель

Этот проект "долгострой". основная причина отсутствие времени. хотя конструкция была еще заявлена год назад на старом форуме. то контроллер глючил, то ошибка какая то (погрешность) выскакивала. и вот собравшись силами удалось его запустить.
Основная особенность: оси Х и У на тросиках. ось Z на винте м8х1.15 (шпилька строительная + гайка бронза, регулируемая)






- станина сварная - труба квадратного сечения 20х20
- столешница съемная (можно станок ставить на крупно габаритные детали и выполнять гравировку на них)
- направляющие шлифованные.
- суппорта на подшипниках.
- движки 2А (Y) и 1.5А (XZ)
- контроллер VRI-cnc без шим, но в большими резюками, для "форсажа" движков.
- но оси Z мебельные направляющие (для выжигания хватит, поставил, т.к. хотелось получить результат, других направляющих пока нет, ставил что было. на фрезеровку их не хватит)
- на оси Z муфта - резиновый шланг, винт висит на подшипнике.

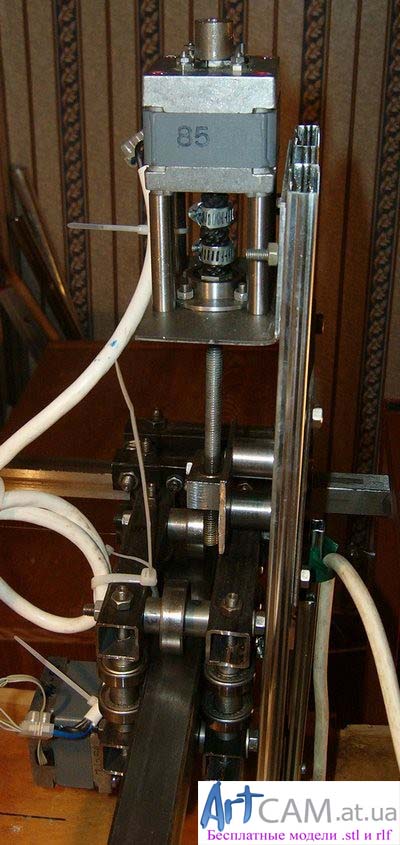

ось Z




тросик У правый




тросик У левый + привод

Привод оси Y на тросике, точне на двух, с обоих сторон, чтобы не было перекоса. синхронизация с помощью поперечного вала (его роль шпилька м8 используется как пруток, = поставил что было)

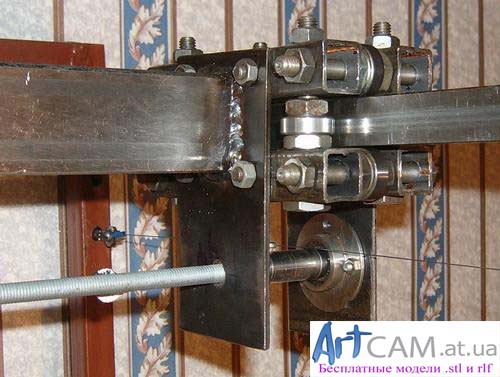

привод X (тросик плохо видно, тонкий)




пример выжигания (40 мин)
