Станок ЧПУ из мусора
Станочек, но только для рисования и выжигания.

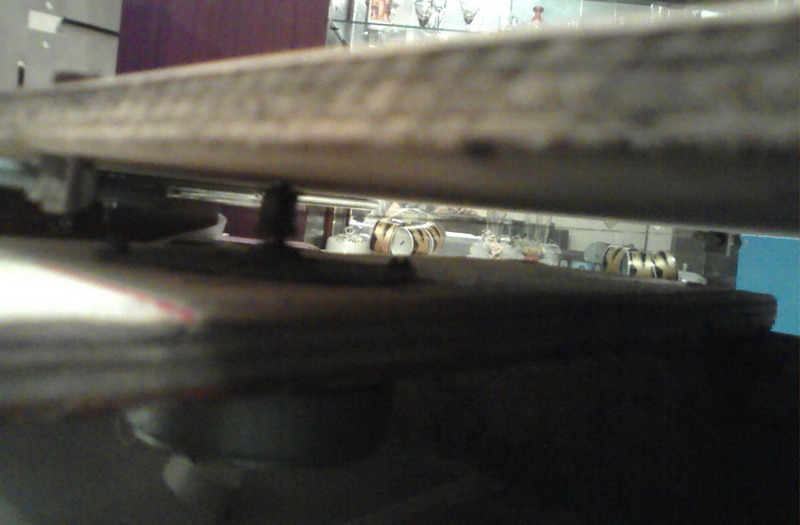

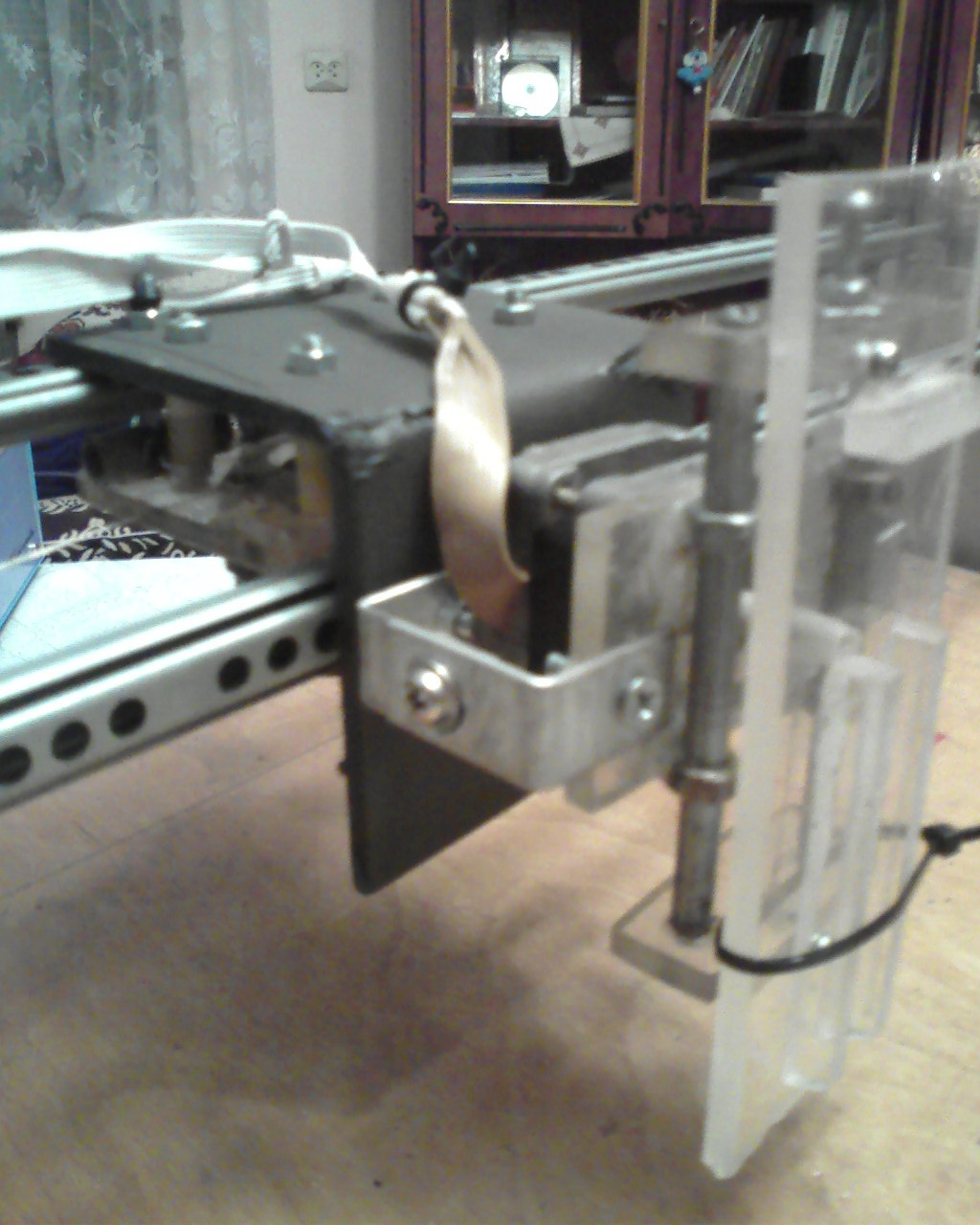

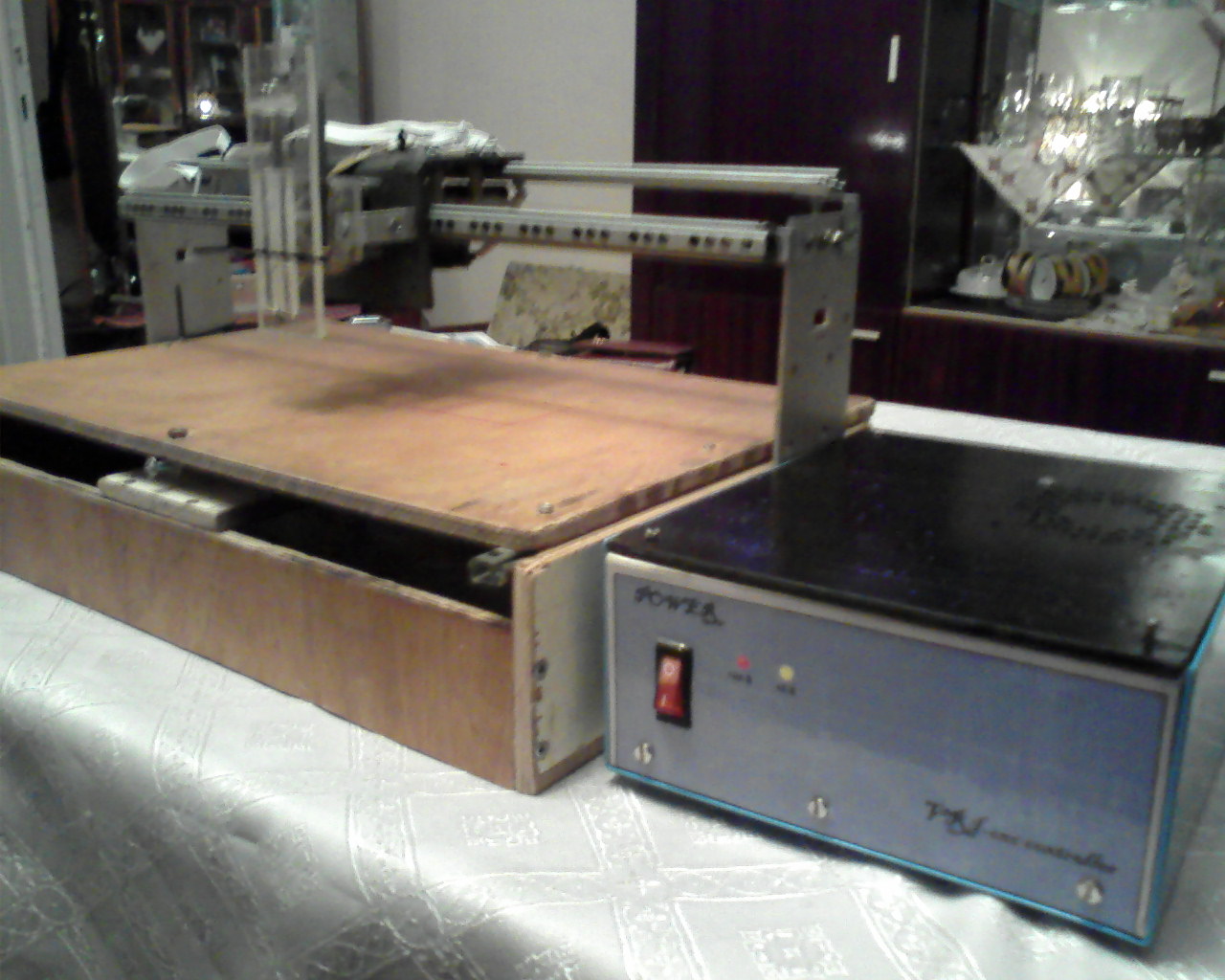

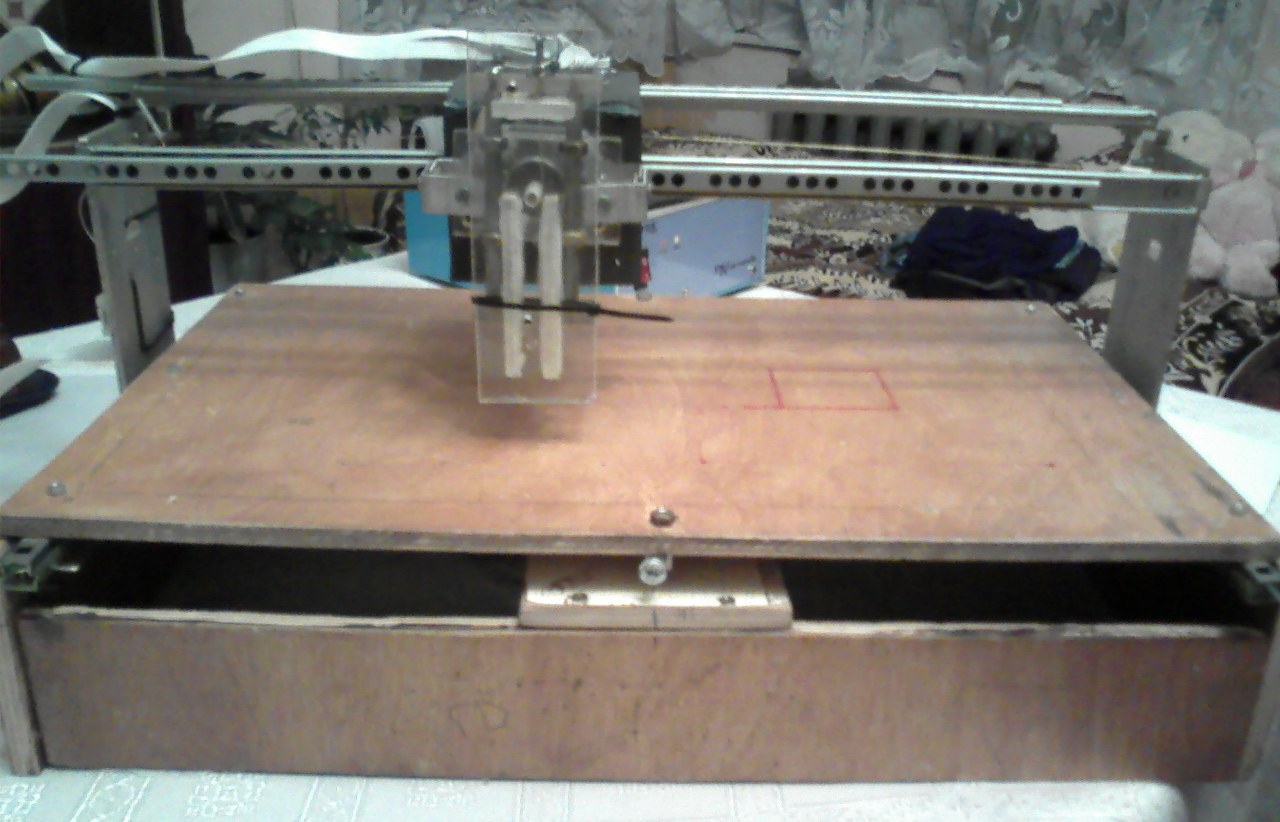

Вон а станок мотрите на фотке. Оси У и Х сделаны на роликовых направляющих, их жесткости хватит для рисования и выжигания, ось Z сделана на цилиндрических направляющих.

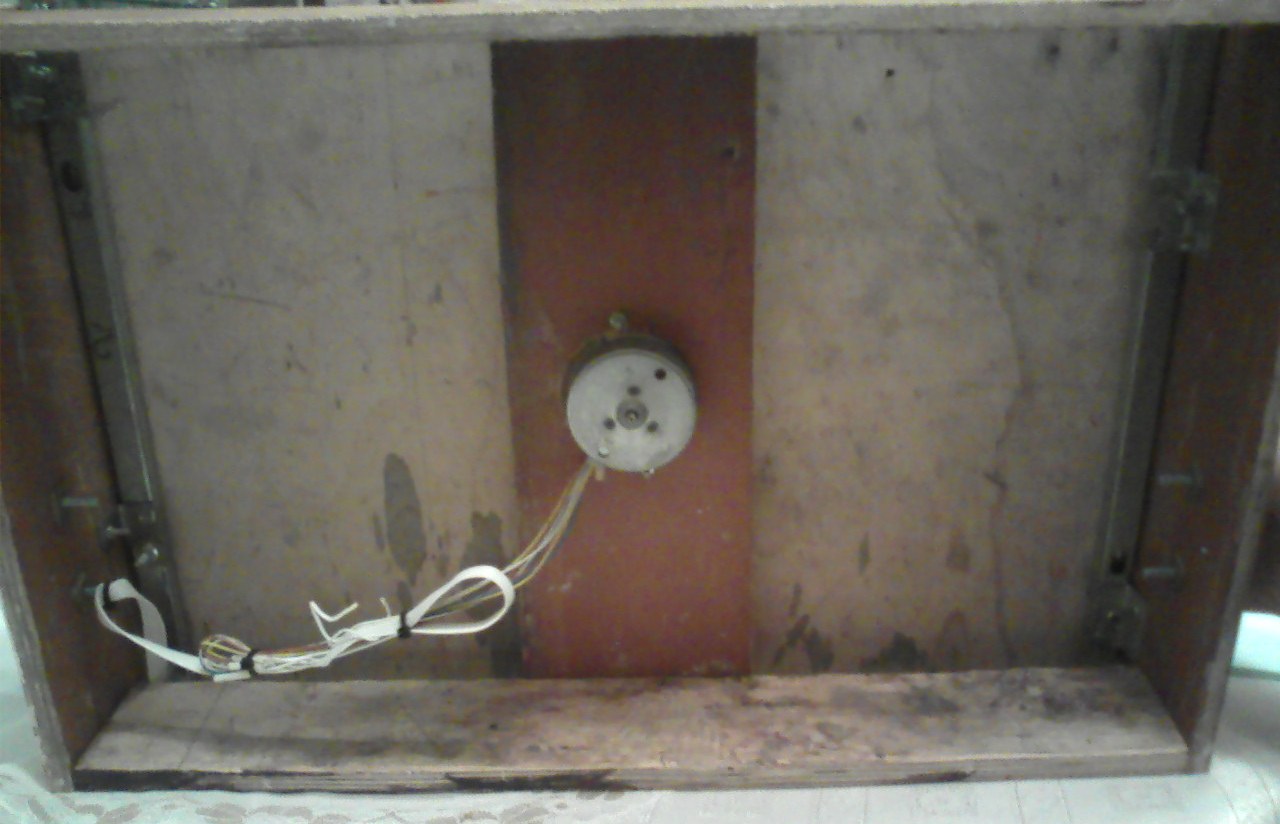

Передачи везде тросиковые, рабочая скорость 10 мм/с, но работает и на 13 мм/с. Стол двигает шаговик “Ноунейм” :), напряжение, шаг, подбираля экспериментально, а по остальным осям движки от 5,25 дисководов.
Размер стола — формат А3, размер рабочего поля чуть меньше.

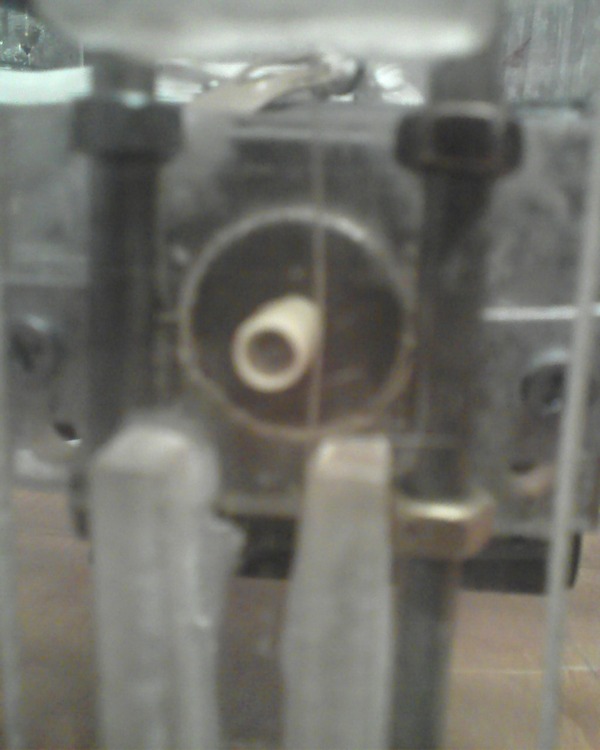

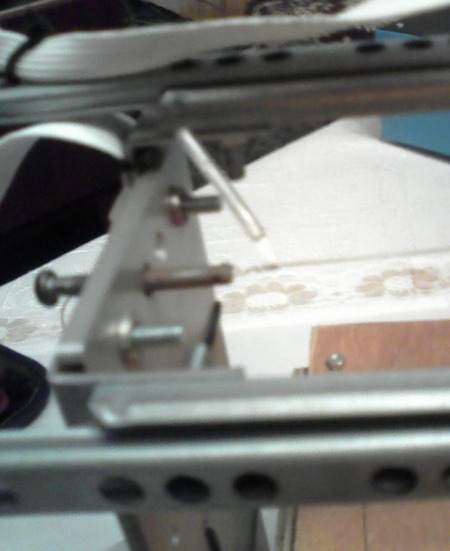

Тросик на осях У и Х растянут двумя болтиками, по оси Z стоит веньерная нитка, так как тросик трескался из за того, что при рисовании очень много подъемов-опусканий каретки и он лопался.
Фото (нажимаем для увеличения)




|
