Простенький ЧПУ станочек
Простенький ЧПУ станочек

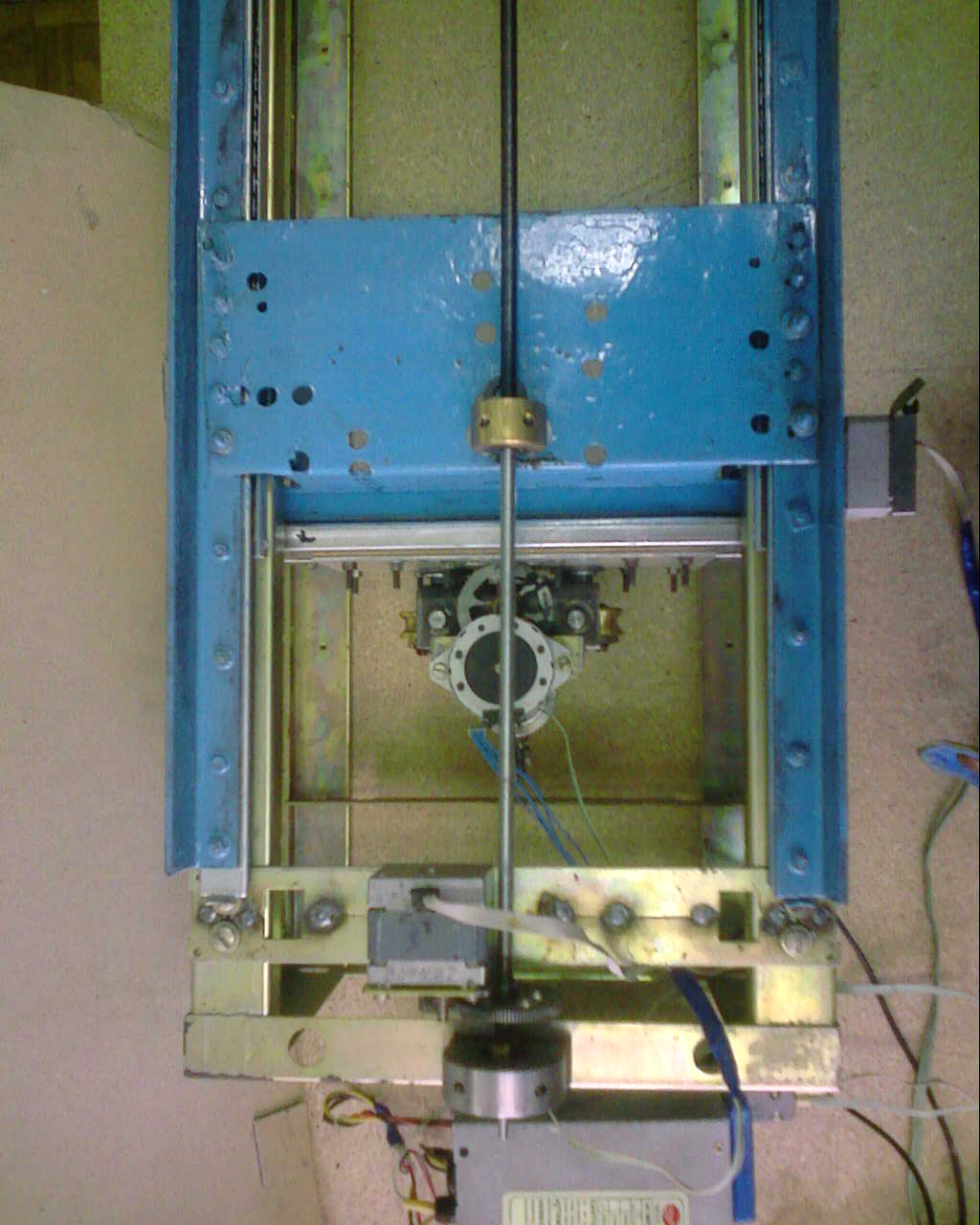

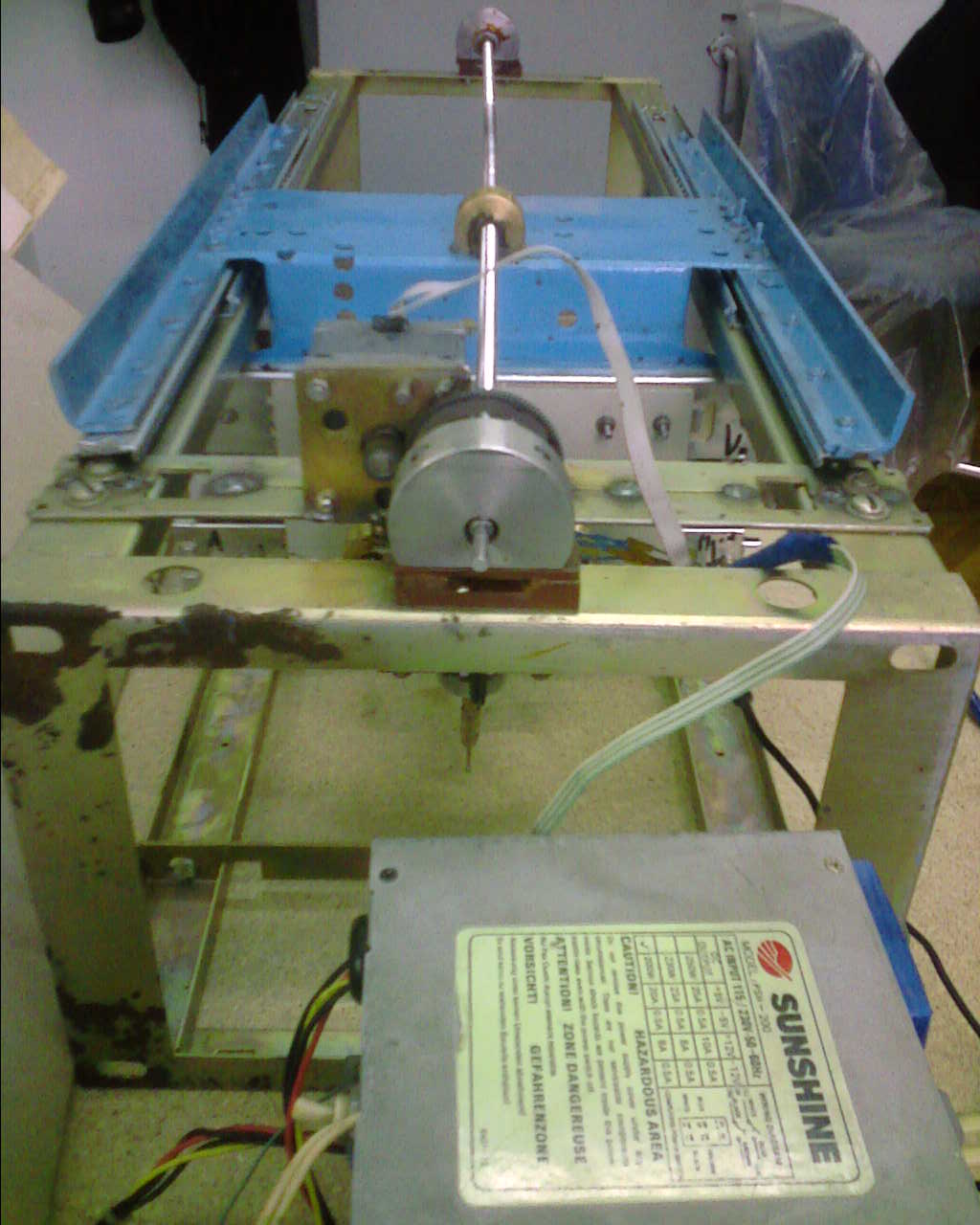

 Простая конструкция на мебельных направляющих.







Вкратце о станке. Направляющие шариковые мебельные переделанные взята только нижняя часть весь пластик пришлось выкинуть. Двигателя ток 1А robotron пришлось перематывать с биполярных и центровать поскольку зазор всего 0,1 тоже пришлось не сладко. Гайка бронза винт обычный сталь 3 резьба шаг 1,5 диаметр 8 куплен на рынке. Винты посажены на подшипники.
Пробные испытания показали хорошие результаты по сверлению плат, и отрецательные по фрезерованию дорожек тексталита, медь материал мягкий и фреза виляет!
